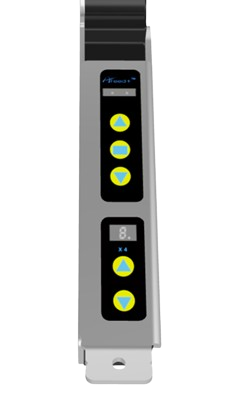

按键说明：

1、工作状态指示灯：红灯报警，绿灯正常工作；

2、前进键：单击前进一步，长按连续前进；

3、复位键：单击复位；

4、后撤键：单击后撤一步，长按连续退料；

5、PITH显示屏：1代表1*mm、2代表2*4，以此类推......

6、上调键：单击加一个PITH;

7、下调键：单击减一个PITH;

Y方向微调步骤:微调是指Y方向实现前后位置细微调动
1.按住复位键三秒钟，指示灯变黄
2.按住前进键，棘轮缓慢前进，待物料前进到合适
位置停住，再按复位键确定(根据PICH显示屏数字，例如显示2按两次复位键确定)
Y方向恢复出厂位置:
1.按住复位键三秒钟，指示灯变黄；
2.重新按一次复位键，指示灯变绿完成操作。

用电指引：

输出指的是 Feeder 到上位机。高电平为 24V,低电平为 0V。
输入指的是上位机到 Feeder，高电平为 5V 或者悬空（即开漏），低电平为 0V。
输入的电平，不管高低电平，其确认时间均为 50ms 及以上，太窄的高脉冲或者低脉冲，均会被Feeder当做干扰的毛刺滤掉。

对Feeder 的工作电源来说，电源的选取尤为关键，过低的电源功率会引起Feeder工作不正常，出现丢步、物料送不到、亮红灯等现象。
每只 Feeder 运动的平均电流为 0.5A 左右，但峰值电流最高可达到3A，因此选择电源功率时，需要按照峰值功率来计算。峰值输出功率=3A x 24V=72W。
总电源输出功率的选择=72W x
同时运动的 Feeder 数量。例如，同一时间，最大同时运动的Feeder有6台，则电源的输出功率至少要在
500W 及以上。

备注：本 Feeder 的电源要求跟 NXT 同款Feeder 相同，有的客户为了节省成本，使用较小一点规格的电源，实践中大部分情况也可以用，但一苇科技不敢保证没丢步等现象发生。
